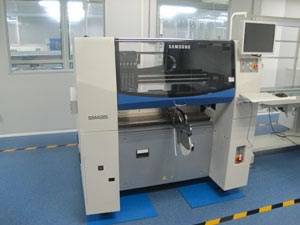

全自动贴片机

品牌型号: Samsung SM421S
Y轴双马达伺服驱动系统
可安排60支8mm带式喂料器, 后排FEEDER座上可同时安装托盘架(TRAY包装芯片供料)
标准吸嘴一套,5支8mm带式喂料器
喂料器过程跟踪检测感应器
带自动交换吸嘴装置(ANC 工作站)
36孔位自动吸嘴更换装置
可贴装元件种类:0402及以上Chip、二极管、三极管、IC(QFP、BGA、SOPSOJ等常见芯片),具弧形透镜的LED,可实现贴装22mm方形元件及0.5mm脚间距或以上脚间距的IC。
35MM FOV 固定相机
基准点识别相机
PCB校正:视觉自动校正,可使用0.5mm-4mm空心圆孔做校正标识
零件校正:有对应0402-22mm Chip及QFP、BGA等异形零件的Camera/Vison(固定相机)校正装置。
贴装速度:15000CPH(IPC9850条件下)以上。
贴装精度要求:3σ:±0.05mm (chip),  ±0.03(QFP)。
抛料率在1000PPM以内。
PCB边夹紧装置
基板尺寸:最大(MAX)1200*450mm
PCB板传送方向;左->右
